ЦМО ШРН-6.500.1-3С шкаф телекоммуникационный настенный откидной 6U (600х520) дверь металл

9 400  руб. Быстрый заказ
Характеристики
Производитель (Номенклатура)
ЦМО
Артикул
ШРН-6.500.1-3С
  • Описание
  • Технические характеристики
  • Дополнительная информация

Настенный шкаф 19" серии ШРН-С предназначен для размещения различного телекоммуникационного оборудования, которое требует периодического обслуживания. Настенный шкаф 19" ШРН-С cовмещает удобство и оперативность установки с возможностью легкого доступа к тыловой части оборудования.

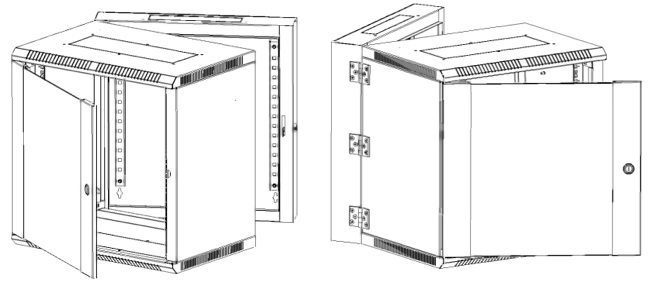

Настенный шкаф 19" ШРН-С состоит из соединенных петлями откидной и монтажной секций. Основным элементом шкафа является откидная секция глубиной 420 мм. Секция имеет угол открытия 180%. Монтажная секция представляет собой сварную конструкцию глубиной 100 мм., которая крепится к стене через монтажные отверстия. В верхней и нижней частях, расположены кабельные вводы, а также две направляющие для установки аксессуаров. Конструкция шкафа удобна для монтажа и доступа к оборудованию, откидная секция имеет вертикальные направляющие, регулируемые по глубине. Секции фиксируются точечным замком. Возможна комплектация металлической дверью и дверью с тонированным стеклом. Возможна установка двери, как с правой, так и с левой стороны.
Перфорация обеспечивает хорошую вентиляцию установленного оборудования. В основание или крышу шкафа возможна установка вентиляторных модулей МВ-400-2. Для установки модуля демонтируется заглушка и модуль фиксируется шестью винтами. Система заземления входит в стандартную комплектацию. Настенный шкаф 19" ШРН-С поставляется в собранном виде.

* Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Настенный шкаф 19" ШРН-С выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)".

КОМПЛЕКТ ПОСТАВКИ

Дверь с замком: 1 шт.
Вертикальные направляющие: 2 шт.
Комплект заземления: 1 шт.


УСТАНОВКА ШКАФА

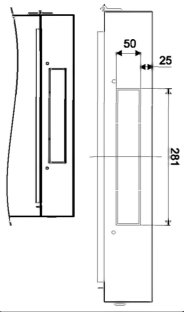

Предусмотрено крепление шкафа к стене через отверстия в задней стенке. Рекомендуем крепить шкаф анкерными болтами.

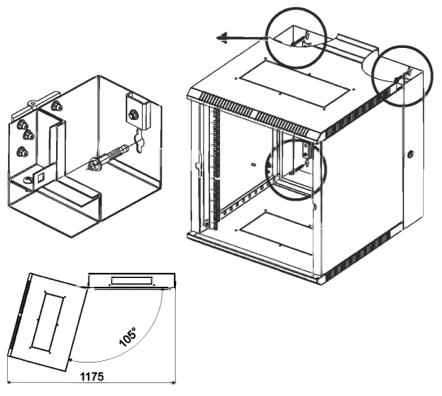

Угол открытия установленного
шкафа- 105°



В верхней и нижней части монтажной секции шкафа предусмотрены кабельные вводы.

Для протяжки кабеля удалите металлическую заглушку ввода. Во избежание травм, обработай­ те заусенцы в местах крепления заглушки кабельного ввода.



РЕГУЛИРОВКА ВЕРТИКАЛЬНЫХ НАПРАВЛЯЮЩИХ

Установите вертикальные направляющие на необходимую глубину и закрепите винтом и гайкой с фиксатором. Предусмотрена система заземления.

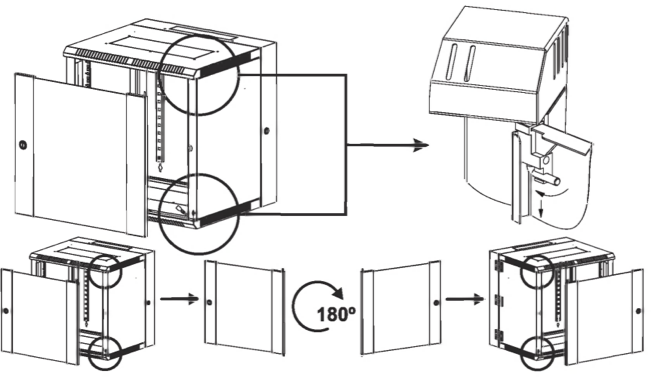

УСТАНОВКА ДВЕРИ

Предусмотрена возможность установки двери с правой или левой стороны. Отведите вниз шпингалет и снимите дверь. Установите дверь. Подсоедините провод заземления.
